Не «поколение» — а чертёж. Переключайте ПСУ и ПС — сечение отрисуется прямо на листе, с обозначениями как в заводской таблице. Одна линия профилирования даёт одинаковую геометрию на всей партии: высота сечения от 100 до 280 мм, толщина стенки 1,5–3,5 мм под расчётную нагрузку.
ПСУ — профиль С-образный усиленный
Несущие рамы и стойки, где нужна максимальная жёсткость при минимальном весе.
ПС — профиль С-образный
Основной рабочий профиль каркаса — прогоны, пояса ферм, стойки.
Толщина стенки, мм
толщина стенки по сортаменту: 1,5–3,5 мм · у ПСУ280 и ПС280 — от 2,0 мм · толщина стенки на схеме показана условно
Оцинкованная сталь · толщина стенки 1,5–3,5 мм · высота сечения 100–280 мм · собственная линия профилирования · одинаковая геометрия на всей партии · комбинируем с чёрным металлом (фермы, колонны)
Сортамент
Что мы катаем: геометрия сечений
Заводские таблицы геометрических характеристик. H — высота сечения, B — ширина полки, h₁ — отворот бортика, h₂ и b₁ — размеры ребра жёсткости в стенке, t — толщина стенки. Типоразмер и толщину под каждый элемент каркаса подбирает расчёт.
С-образные профили повышенной жёсткости (ПСУ)
| Профиль | H, мм | h₁, мм | h₂, мм | B, мм | b₁, мм | t, мм |
|---|---|---|---|---|---|---|
| ПСУ150 | 150 | 15 | 72 | 60 | 19 | 1,5 / 2,0 / 2,5 / 3,0 / 3,5 |
| ПСУ200 | 200 | 20 | 72 | 70 | 19 | 1,5 / 2,0 / 2,5 / 3,0 / 3,5 |
| ПСУ250 | 250 | 20 | 72 | 80 | 19 | 1,5 / 2,0 / 2,5 / 3,0 / 3,5 |
| ПСУ280 | 280 | 20 | 72 | 80 | 19 | 2,0 / 2,5 / 3,0 / 3,5 |
С-образные профили (ПС)
| Профиль | H, мм | h₁, мм | B, мм | t, мм |
|---|---|---|---|---|
| ПС100 | 100 | 15 | 50 | 1,5 / 2,0 / 2,5 / 3,0 / 3,5 |
| ПС150 | 150 | 15 | 60 | 1,5 / 2,0 / 2,5 / 3,0 / 3,5 |
| ПС200 | 200 | 20 | 70 | 1,5 / 2,0 / 2,5 / 3,0 / 3,5 |
| ПС250 | 250 | 20 | 80 | 1,5 / 2,0 / 2,5 / 3,0 / 3,5 |
| ПС280 | 280 | 20 | 80 | 2,0 / 2,5 / 3,0 / 3,5 |
Источник — таблицы геометрических характеристик завода Steppe Steel. Толщина 1,5 мм доступна не для всех типоразмеров: у ПСУ280 и ПС280 сортамент начинается с 2,0 мм.
Наш металл
Одна линия — одинаковая геометрия на всей партии
- Толщина стенки 1,5–3,5 мм
- Высота сечения 100–280 мм
- Отверстия — с производства, под болт
Обозначения завода
Что означают ПСУ и ПС
Это заводские обозначения профилей нашей линии — их же вы увидите в спецификации к разделу КМ и в маркировке деталей на площадке.
ПСУ
профиль С-образный усиленный

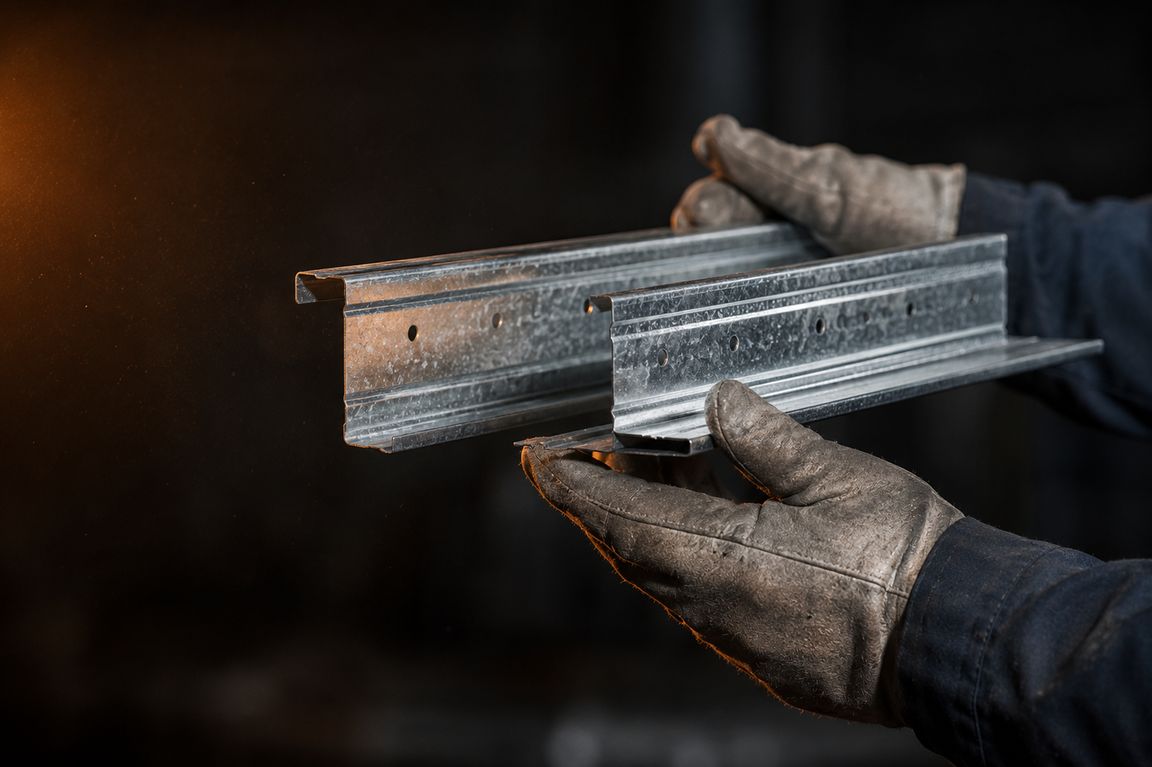

В заводских таблицах — «С-образный профиль повышенной жёсткости». В стенке прокатано продольное ребро (сигма-образное сечение), поэтому профиль держит изгиб при том же весе металла. Работает в несущих рамах, стойках и колоннах каркаса. Типоразмеры: ПСУ150, ПСУ200, ПСУ250, ПСУ280.
ПС
профиль С-образный
Сечение без ребра, с отогнутыми бортиками по краям полок. Основной рабочий элемент каркаса: прогоны кровли и стен, пояса и элементы ферм, стойки. Типоразмеры: ПС100, ПС150, ПС200, ПС250, ПС280.
Что это даёт зданию
Один профиль — по назначению, а не «с запасом»
Сечения подбираются расчётом под нагрузку каждого элемента. Так каркас становится легче, фундамент — дешевле, а цена комплекта — честной.
