Технология ЛСТК: производство ЛСТК в Казахстане

Что такое ЛСТК

Лёгкие стальные тонкостенные конструкции — это каркас из холодногнутых профилей оцинкованной стали толщиной 1,5–3,5 мм. С-образное сечение с отгибами и рёбрами жёсткости несёт нагрузку при небольшой собственной массе, поэтому здание получается легче, а требования к фундаменту — ниже: зернохранилища, например, ставятся на винтовые сваи с металлическим ростверком, без бетонных работ.

Коррозию берёт на себя цинк: профиль сертифицирован по ГОСТ 14918-2020, сталь — класса 350 по ГОСТ Р 52246-2016. Расчётный ресурс оцинковки — 50+ лет, в агрессивной среде зернохранилища — 30+. Красить такой каркас не нужно — покрытие работает весь срок службы здания.

Профиль с собственной линии

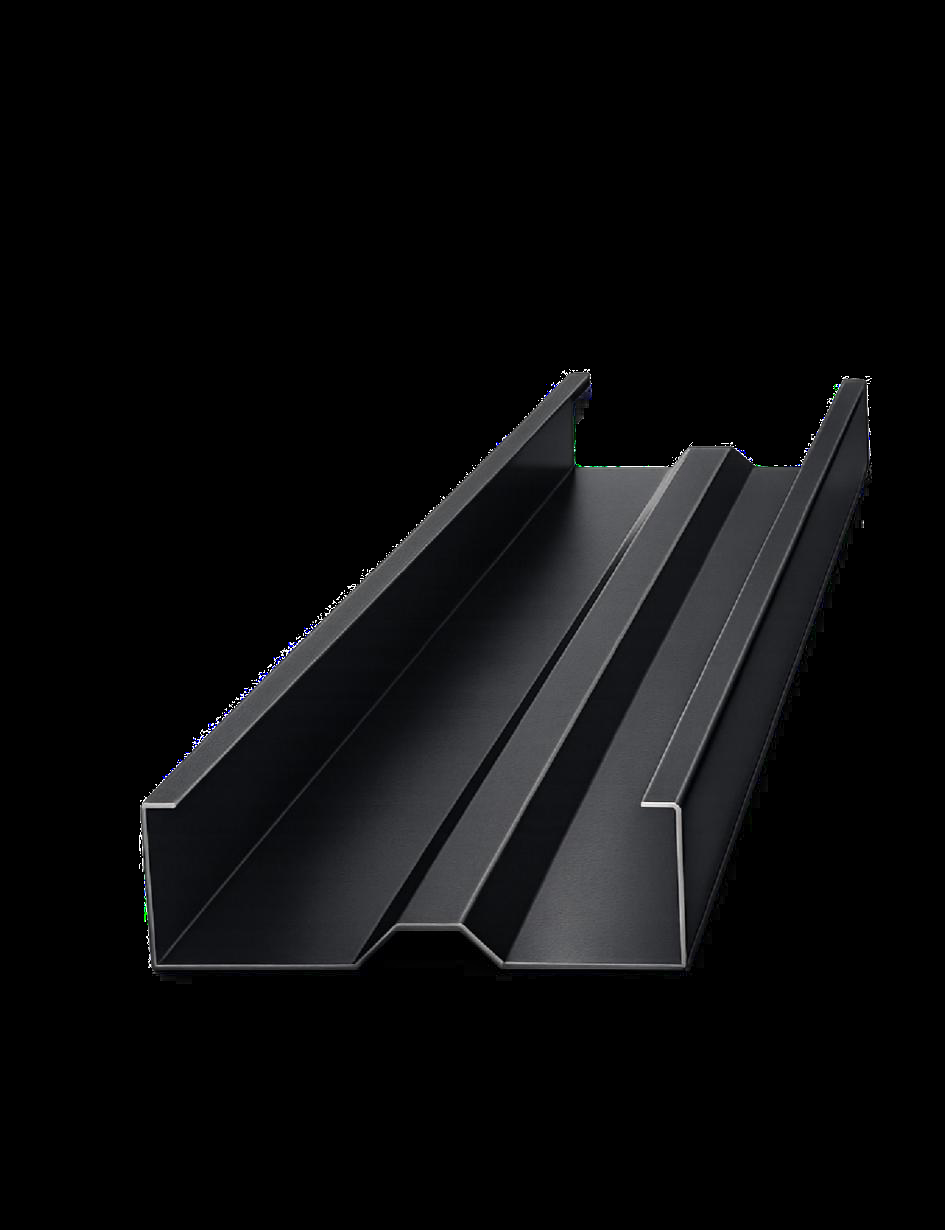

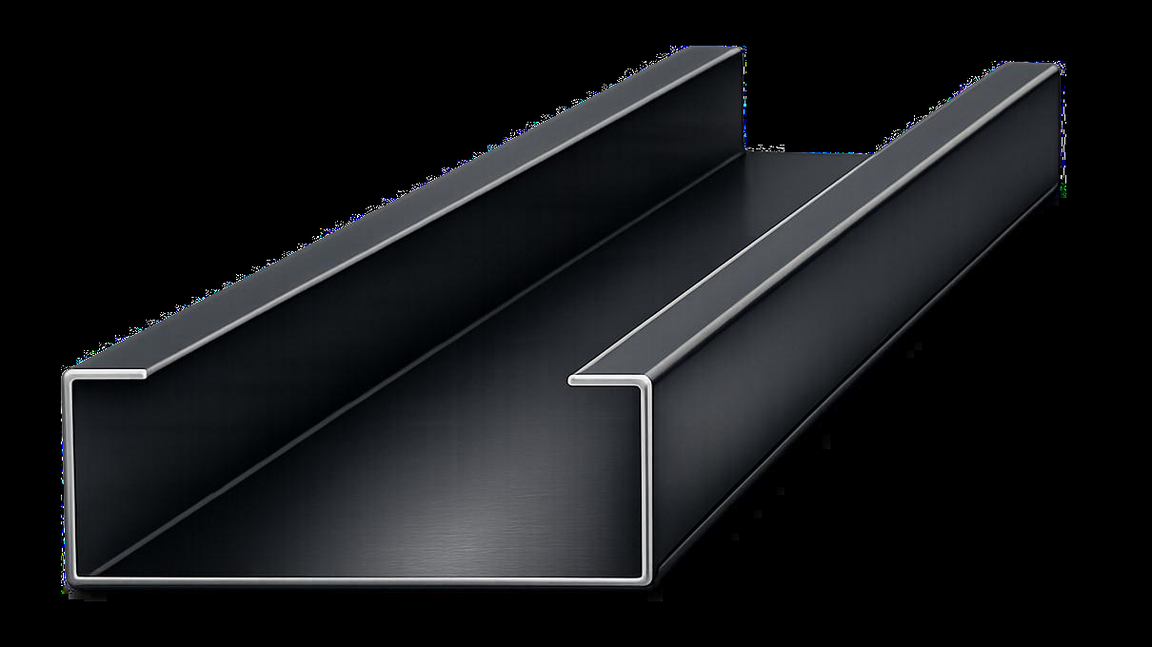

Профиль для каркасов мы не закупаем — он производится на заводской линии профилирования. Два сечения: ПСУ — С-образный усиленный, сигма-профиль с дополнительным ребром в стенке, и ПС — классический С-образный. Высоты сечений — 100–280 мм: ПСУ 150–280 и ПС 100–280, всего 43 позиции сортамента. Толщина стенки — 1,5–3,5 мм; ПСУ280 и ПС280 катаются от 2,0 мм. Полная геометрия каждого типоразмера — в заводских таблицах сортамента.

Сортамент сертифицирован: сертификат соответствия РК № KZ.3510317.01.01.67913, выдан АО «Национальный центр экспертизы и сертификации» по схеме с ежегодным инспекционным контролем производства.

Линия держит одинаковую геометрию на всей партии: профиль из первого пакета и из последнего — один и тот же. Для монтажа это означает, что элементы комплекта соответствуют чертежам КМД и собираются без подгонки по месту.

Расчёт и производство

Каркас рассчитывается в лицензионном ЛИРА-САПР: конечно-элементная модель, расчётные сочетания нагрузок. Деталировочные чертежи КМД выполняются в Tekla. Нормативная база — СП РК EN (Еврокоды в казахстанской редакции), ветровые нагрузки по НТП РК 01-01-3.1(4.1), сейсмика по СП РК 2.03-30.

Условия севера Казахстана заложены в конструктив: III снеговой район — около 180 кгс/м², эксплуатация до −40 °C. Пролёт без внутренних колонн — до 24 м.

Раскрой деталей — плазменная и лазерная резка, резьбовые элементы готовятся на резьбонарезных станках. На площадку комплект приходит под болтовую сборку: сварочных работ на монтаже нет, конструкция разборная.

Где ЛСТК выгоднее

ЛСТК — рациональный выбор для зданий пролётом до 24 м: зернохранилищ и овощехранилищ, складов, ангаров, зданий для сельхозтехники и СТО. Лёгкий оцинкованный каркас снижает вес здания и нагрузку на фундамент, а защита от коррозии заложена в сам материал, а не в регламент обслуживания.

Скорость — следствие заводской готовности: комплект изготавливается за 15–20 дней, контур здания закрывается за 30–45 дней после утверждения КМД.

Там, где возникают тяжёлые узлы и сосредоточенные нагрузки, с которыми тонкостенный профиль уже не справляется, завод применяет чёрный металл — технологию ЛМК — и комбинирует обе технологии в одном каркасе.
